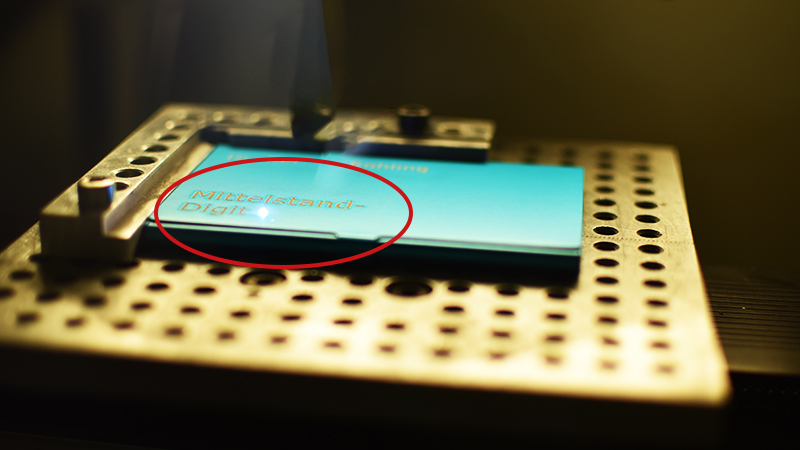

20180320 Beschriften Metalloberfläche Laser WebQuelle: (© Mittelstand 4.0-Kompetenzzentrum Ilmenau)

Jeder kennt es, wenn sich auf der Computer-Tastatur nach und nach der ein oder andere Buchstabe abnutzt.

Problemstellung

Was zu Hause oder im Büro ärgerlich ist, wird im industriellen Bereich zum ernsthaften Problem. Beschriftungen, z.B. an Bauteilen oder Gehäusen müssen dauerhaft und robust sein. Nur so lassen sich zum Beispiel mit Seriennummern Geräte zweifelsfrei identifizieren und zurückverfolgen. Allerdings können klassische Druckverfahren das im geforderten Maß häufig nicht leisten.

Zielsetzung

Das berührungslose Beschriften oder Markieren mittels Laserstrahl besitzt daher im industriellen Einsatz eine große Bedeutung. Laserstrahlung ver­schiedener Wellenlängen eröffnet vielfältige Möglichkeiten hinsichtlich des bearbeitbaren Materials und der Eigenschaften der Markierung. Es können unterschiedlichste Oberflächen von Kunststoff, über Metall bis hin zu Holz, Glas und Keramik beschriftet werden. In Abhängigkeit vom Material und der Wellenlänge des Lasers bewirkt das Verfahren eine Farbänderung oder einen Abtrag, der als Markierung sichtbar ist.

2D-Beschriftungssysteme ermöglichen die Beschriftung von ebenen, senkrecht zum Laser­strahl positionierten Oberflächen. Im Unterschied dazu können bei 3D-Beschriftungssystemen auch gewölbte, geneigte oder freigeformte Flächen beschriftet werden. Das ist ein großer Vorteil gegenüber klassischen Druckverfahren.

Projektbeschreibung

Die Ausgangsbasis für das Beschriften sind meist Logos, Schriftzüge oder Bilder in unterschiedlichen Dateiformaten. Aus diesen Dateien wird mit Hilfe einer Software ein anlagenspezifisches Dateiformat erzeugt. Im nächsten Schritt erfolgt das Einstellen der materialabhängigen Bearbeitungsparameter, zum Beispiel die Intensität der Laserstrahlung und die Bearbeitungsgeschwindigkeit. Der Datensatz wird an die Maschine übergeben und die Beschriftung gestartet.

Mehrwert für KMU

  • Vielfalt beschriftbarer Materialen: Metall, Glas, Keramik, Kunststoff, Holz, Leder u. a.
  • Flächiges und räumliches Beschriften möglich (2D- und 3D-Flächen)
  • Gravur, Farbänderungen und Anlassfarben möglich
  • Beschriftung ab Losgröße 1
  • Verarbeitung vielfältiger Datenformate
    (jpg, bmp, dxf, eps u.v.m.)

Industrie 4.0

  • Produktindividualisierung
  • Losgröße 1
  • räumliches Beschriften (2D und 3D)



Beteiligte

Mittelstand 4.0-Kompetenzzentrum Ilmenau, Modellfabrik 3D-Druck
